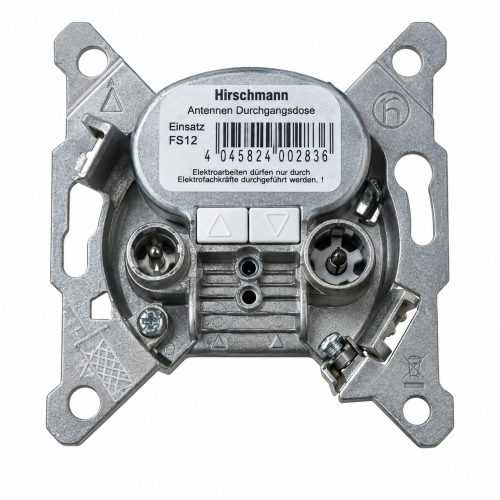

Hirschmann FS12 Antenne Doorgangscontactdoos TV/Radio – 5-1000 MHz

Een coaxinstallatie netjes doorlussen kan met de Hirschmann FS12. Deze antenne-doorgangscontactdoos beschikt over afzonderlijke aansluitingen voor televisie en FM-radio en is geschikt voor inbouwmontage.

De FS12 is een zogenaamde doorgangsdoos. Hierdoor loopt de coaxverbinding vanuit deze contactdoos verder naar een volgende aansluiting. Bij de laatste contactdoos van een doorgeluste installatie moet de lijn met een geschikte 75 Ohm afsluitweerstand worden afgesloten.

Het werkgebied loopt van 5 tot 1000 MHz. De TV-aansluiting ondersteunt 5–68 MHz en 118–1000 MHz, terwijl de radio-aansluiting is bedoeld voor FM-signalen van circa 87–108 MHz. De aansluitdemping bedraagt ongeveer 12 dB en de doorvoerdemping circa 1 dB.

Dit model komt uit de Hirschmann/Triax-productlijn. Hirschmann antenneproducten worden uit dezelfde Triax-productfamilie geleverd; het FS12-model is tegenwoordig ook onder de merknaam Triax terug te vinden.

Highlights van Hirschmann FS12

• Antenne-doorgangscontactdoos
• Voor TV en FM-radio
• Geschikt voor coaxinstallaties
• Frequentiebereik 5–1000 MHz
• Doorgangsuitvoering
• Aansluitdemping circa 12 dB
• Doorvoerdemping circa 1 dB
• Impedantie 75 Ohm
• Metalen afgeschermde behuizing
• Voor inbouwmontage
